Tabelul vă va oferi sfaturi și asistență pentru conectarea întrerupătorului de perete (de exemplu, de la firmele ABB și Schneider) la benzile LED pentru a le regla intensitatea luminii.

UTILIZÂND UN DIMMER CU SEMNAL DE CONTROL 0-10V SAU PROTOCOL DALI

Dimmerul dimLED trebuie să fie alimentat de o surse de alimentare comutată (12-24V), atenție la sarcina maximă de curent a dimmerului, care este de 8A. În cazul utilizării mai multor metri de bandă LED, recomandăm conectarea și a unui amplificator. Dimmerii cu standardul DALI asigură interoperabilitatea între transformatoare și dimmeruri, în special pentru interfața de atenuare analogică 1-10V utilizată frecvent.

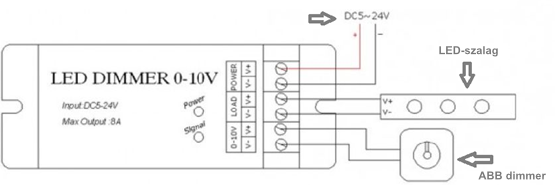

Imagine: Conectare cu dimmer 0-10V. Conectarea dimmerului cu standard DALI este similară.



REGLAREA LUMINII CU AJUTORUL UNUI BUTON

Prin conectarea unui buton direct la receptor

Se conectează butonul (de exemplu, de la firmele ABB și Schneider) direct la receptor folosind cabluri.

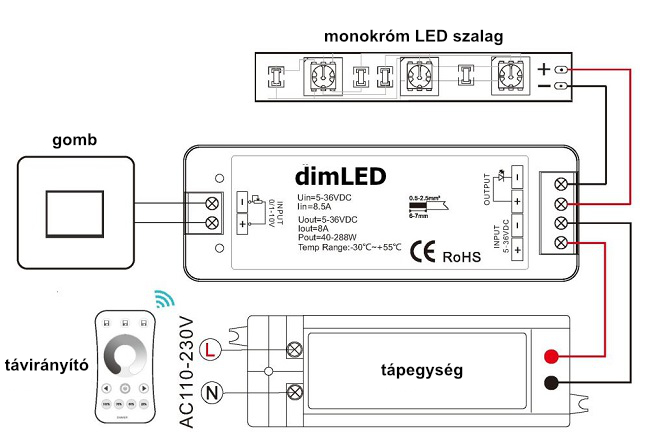

Imagine: Conectarea butonului direct la receptorul dimLED.



Folosind controlerul dimLED sub butonul cu receptor dimLED (dimming wireless)

Controlerul radiofrecvenței se asociază cu receptorul dimLED (conform instrucțiunilor incluse cu receptorul), la care vor fi conectate benzile LED. Deoarece ambele componente funcționează pe bază de radiofrecvență, receptorul poate fi ascuns, de exemplu, în spatele rigipsului. Receptorul trebuie să fie alimentat de o sursă de curent comutat de 12-24V (în funcție de tensiunea benzilor LED) și încărcătura sa maximă de curent este de 8A.

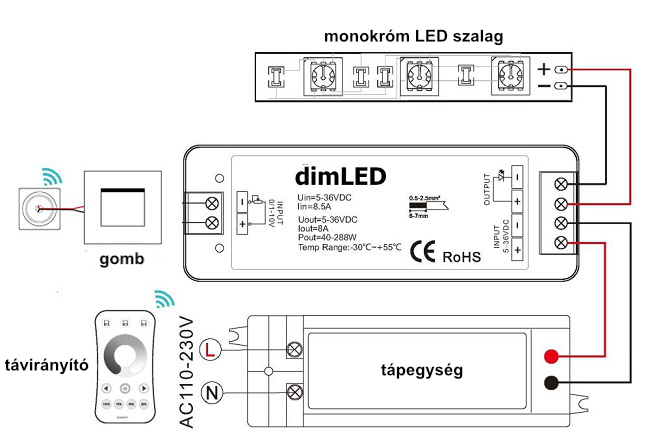

Imagine: Conectarea unui buton la un controler dimLED wireless sub buton asociat cu receptorul dimLED.
